MIRA

Kaltes Dreiachsenspektrometer (im Diffraktionsmodus für elastische Messungen mit niedrigem Untergrund)

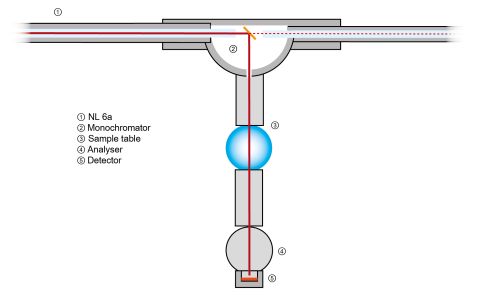

MIRA-1 MIRA-1


MIRA lässt sich in verschiedenen Konfigurationen und Anwendungsbereichen verwenden. Es stellt an zwei Strahlausgängen, MIRA-1 und MIRA-2, Neutronen von einer Wellenlänge von 3.5 Å bis 20 Å zur Verfügung. Das eigentliche Instrument kann sehr schnell zwischen den beiden Strahlausgängen wechseln ohne dass dabei die Probenumgebung geändert werden muss.

Durch die vielen miteinander kombinierbaren Optionen können auch neue komplizierte Experimente sehr flexibel und schnell realisiert werden. Die verschiedenen Optionen des Instruments sind:

  • Kalte Neutronenstreuung
  • Dreiachsenaufbau für inelastische Messungen in extremen Umgebungen
  • Neutronenkleinwinkelstreuung (KWS, SANS)
  • Neutronenreflektometrie
  • MIEZE (eine Abart der Neutron-Spin-Echo-Methode, die auch in Magnetfeldern funktioniert)
  • 3D-Polarisation
MIRA-2 MIRA-2


Polarisierte Neutronen sind optional für alle Versuchsaufbauten an MIRA. Bei Verwendung des Fingerdetektors weist das Instrument einen sehr niedrigen Hintergrund von weniger als 0.1 cps auf. Für MIRA-2 kann ein q-Bereich bis zu 2.5 Å-1 mit einer q-Auflösung von 0.01 Å-1 erreicht werden. Vertikale und horizontale Magnetfelder bis zu 2.2 T und vertikale Magnetfelder bis zu 7.5 T sind möglich. Ein Temperaturbereich von 50 mK bis 1500 K steht unter Verwendung der Standard-Probenumgebung bei MLZ zur Verfügung.

Typische Anwendungen
  • Dynamiken von magnetischen Anregungen
  • Bestimmung von großen magnetischen Strukturen, wie zum Beispiel von helikalen Spindichtewellen oder magnetischen Gittern
  • Quasi-elastische Messungen in magnetischen Feldern mit hoher Auflösung
  • Strukturbestimmung und Dynamik in extremen Umgebungen, z. B. unter hohen Drücken
  • Bestimmung der Schichtdicke von dünnen Filmen, beispielsweise in der Polymerphysik
  • Reflektometrie an magnetischen Multischichtsystemen
  • Polarisationsanalyse
Technische Daten

MIRA-1

Primärstrahl

  • Neutronenleiter: NL6-N
  • Abmessungen: 10 × 120 mm2 (Breite x Höhe)
  • Krümmungsradius: 84 m
  • Beschichtung: Seiten m = 2.0, oben/ unten m = 2

Monochromator

  • interkalierte HPGO Δλ/λ = 2%
  • Multilayer Δλ/λ ≈ 3% (5% polarisiert)
  • 6 Å < λ < 20 Å

max. Fluss an der Probe

  • 5 · 105 n s-1 cm-2 bei 10 Å
  • 2 · 105 n s-1 cm-2 polarisiert

Analysator

  • 2 Kavitäten
  • 2 Bender
  • 3He-Spin-Filter

Detektor

  • 20 × 20 cm2 2-D PSD mit 1 x 2 mm2 Auflösung
  • 1 Zoll 3He Finger Detektor
  • 20 × 20 cm2 2-D PSD, Zeitauflösung < 1 ps

MIRA-2

Primärstrahl

  • Neutronenleiter: NL6-S
  • Abmessungen: 60 × 120 mm2 (Breite x Höhe)
  • Beschichtung: Seiten m = 2.0, oben/ unten m = 2

Monochromator

Horizontal fokussierend HOPG Δλ/λ ≈ 2 %
3.5 Å < λ < 6 Å

max. Fluss an der Probe

  • 5 · 107 n s-1 cm-2 bei 4.7 Å
  • 1 · 106 n s-1 cm-2 polarisiert

Analysator

  • 2 Kavitäten
  • S-Bender, Transmissionspolarisator
  • 3He-Spin-Filter

Detektor

  • 20 × 20 cm2 2-D PSD mit 1 x 2 mm2 Auflösung
  • 1 Zoll 3He Finger Detektor
  • 20 × 20 cm2 2-D PSD, Zeitauflösung < 1 ps
  • mit niedrigem Untergrund < 0.1 cps

Instrumentverantwortliche

Dr. Robert Georgii
Telefon: +49 (0)89 289-14986
E-Mail:

Dr. Markos Skoulatos
Telefon: +49 (0)89 289-14668
E-Mail:

MIRA
Telefon: +49 (0)89 289-14877

Betreiber

TUM

Publikationen

Finden Sie alle aktuellen Publikationen zu MIRA in unserer Publikationsdatenbank iMPULSE:

impulse.mlz-garching.de

Zitierung Instrument

Heinz Maier-Leibnitz Zentrum. (2015). MIRA: Dual wavelength band instrument. Journal of large-scale research facilities, 1, A3. http://dx.doi.org/10.17815/jlsrf-1-21

Zitat bitte stets einschließlich DOI.
